Tektronix泰克 MDO4000混合域示波器
名稱：示波器
品牌：
型號：
簡介：MDO4000 是功能最為強大的混合域示波器，組合了多達六種儀器，包括函數發生器和內置頻譜分析儀等選件。 與其他任何儀器不同，它可以同步 RF、模擬和數字通道，允許您以前所未有的深度洞察您的設計。 不止是功能強大的示波器 當今的工程設計是處...
申請服務
- 產品介紹
MDO4000 是功能最為強大的混合域示波器，組合了多達六種儀器，包括函數發生器和內置頻譜分析儀等選件。 與其他任何儀器不同，它可以同步 RF、模擬和數字通道，允許您以前所未有的深度洞察您的設計。

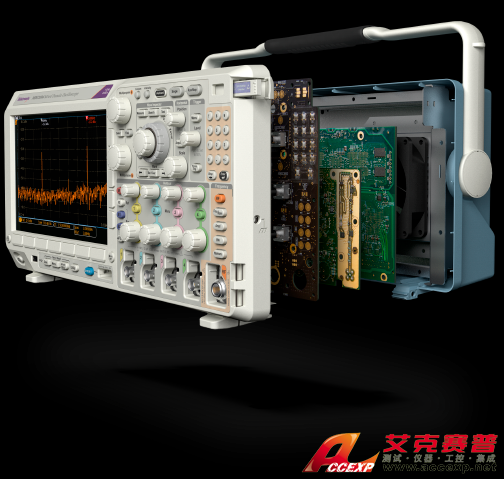

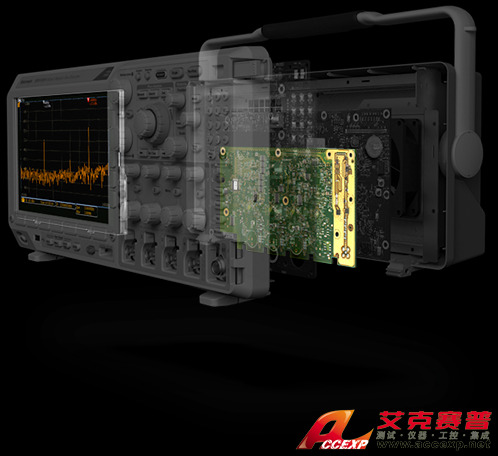

不止是功能強大的示波器
當今的工程設計是處理器、串行總線和無線接口的復雜組合。 MDO4000C 的核心就是與可擴展平臺配套的值得信賴的泰克示波器。 按照測試需求自定義。 添加 16 個邏輯通道、一個 50 MHz 任意波形/函數發生器、協議分析和集成真硬件 3 或 6 GHz 頻譜分析儀可幫助解決復雜設計挑戰。
特點
- 集成觸發采集系統，超過 125 種時域與頻域觸發組合
- 通過 Wave Inspector® 控件達到 20 M 點記錄長度
- 頻譜分析硬件實現真正頻譜分析
- 可擴展功能確保完全滿足未來的需求

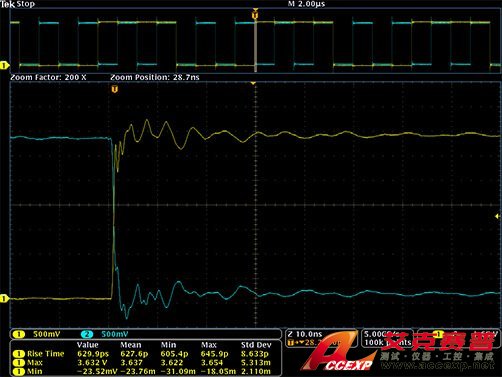

準確測量很重要
簡單來說，MDO 系列示波器旨在實現業內最準確的測量，可以無比精準地查看您的設計。 MDO4000C 測量實際采集數據，而許多其他儀器僅通過測量顯示數據來提供截屏視圖。 不止如此。 與許多競爭對手相比，我們提供更高技術規格，確保 MDO4000C 讓您在測量時擁有十足把握。 畢竟，測量精度影響設計完整性。 為什么要采用不夠準確的設備？

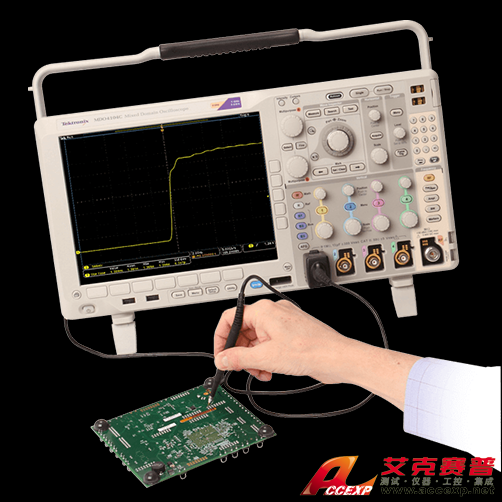

業內領先的探頭 - 隨附在所有購買中。
在檢查測量信號路徑時，探頭都是不容忽視的關鍵元件。 在購買 MDO4000C 時，價格已經涵蓋業內最佳探頭。 由于擁有業內最佳負載 (3.9 pF) 和可匹配您示波器的帶寬，TPP 系列探頭將成為您日常使用的隨身探頭。
特點
- TPP 系列探頭為標配，每條模擬通道一只
- 3.9 pF 的業內最佳電容性探頭負載
- 500 MHz 或 1 GHz 探頭帶寬，可滿足示波器的帶寬
無線測量，登上全新高度
無論以前的 RF 測量是讓您舒心還是煩心，裝有集成硬件頻譜分析儀和 SignalVu-PC 軟件的 MDO4000C 示波器均能讓您順利完成 RF 測量。 與那些提供 FFT“頻譜分析”的示波器不同，帶有真正頻譜分析儀的 MDO4000C 提供觸發式采集系統，此系統跨越模擬、數字和頻譜分析儀通道集成。 它可以在高達 6 GHz 頻率的環境中進行 RF 測量，并將頻域中的事件與導致這些事件的時域現象相關聯。
特點
- 選配的 3 或 6 GHz 頻譜分析儀
- 業內唯一一款真正集成的頻譜分析儀硬件
- 用模擬和數字波形進行了時間同步的頻譜分析
| 型號 | 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道數 | 頻譜分析儀 | 函數發生器輸出 |
|---|---|---|---|---|---|---|---|
| MDO4024C | 200 MHz | 2.5 GS/s | 20 M 點 | 4 | 16（選配） | 最高 6 GHz |
1 條（可選） |
| MDO4034C | 350 MHz | 2.5 GS/s | 20 M 點 | 4 | 16（選配） | 最高 6 GHz |
1 條（可選） |
| MDO4054C | 500 MHz | 2.5 GS/s | 20 M 點 | 4 | 16（選配） | 最高 6 GHz |
1 條（可選） |
| MDO4104C | 1 GHz | 2.5 - 5 GS/s | 20 M 點 | 4 | 16（選配） | 最高 6 GHz |
1 條（可選） |
