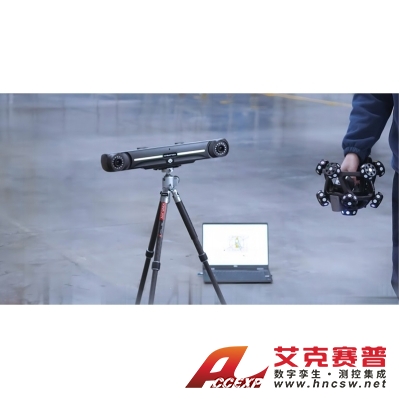

思看 NimbleTrack-C 智能無線 靈動式三維掃描系統
名稱：3D三維掃描儀
品牌：
型號：
簡介：智能無線 NimbleTrack 靈動式三維掃描系統智能無線NimbleTrack靈動式三維掃描系統，輕巧身型，自在隨行，集全無線、不貼點、高精度、靈活便攜等超凡性能于一身，率先邁入思看科技第三代智能無線掃描新時代。其掃描儀和跟蹤器深度集成...
- 產品介紹
智能無線 NimbleTrack 靈動式三維掃描系統
智能無線NimbleTrack靈動式三維掃描系統，輕巧身型，自在隨行，集全無線、不貼點、高精度、靈活便攜等超凡性能于一身，率先邁入思看科技第三代智能無線掃描新時代。
其掃描儀和跟蹤器深度集成高性能芯片與嵌入式電池模組，實現了全域無線測量和高速穩定的數據傳輸，精準駕馭中小型測量場景。
整套系統巧妙融合了思看科技的自研生態圈，多種功能形態隨心變幻，萬般場景靈活應對，以極致技術成就極致性能。
全無線測量
單人便攜
邊緣計算模組
120FPS高幀率
無需貼點
工業級高精度
36個專利

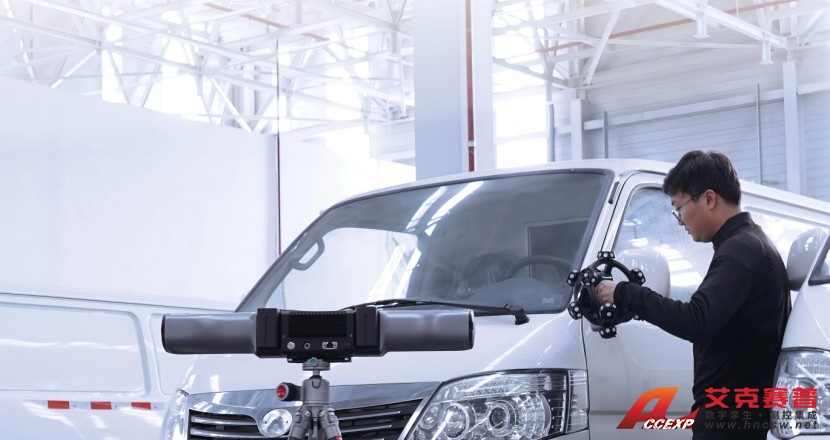

雙內置電池 真正全無線
全無線三維掃描系統，無線數據傳輸、零線纜供電，可滿足無電、用電不便等應用場景，開啟工業計量無線新時代。
掃描儀隱藏式電池倉設計，優雅無束縛；跟蹤器雙循環電池倉設計，供電不間斷，無線轉站更順暢。

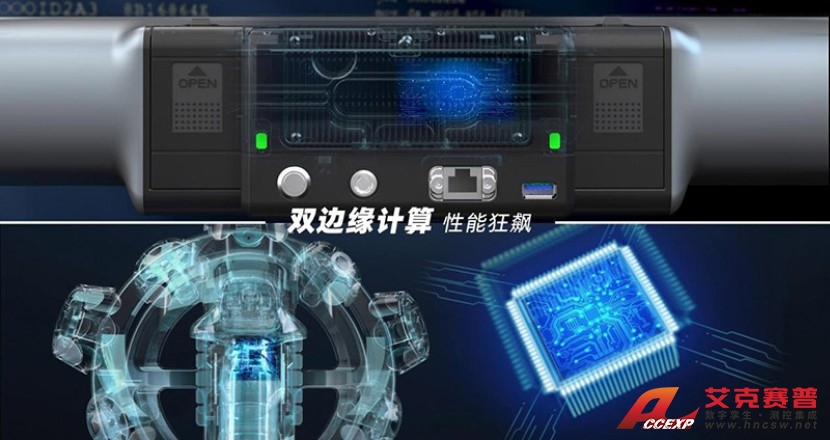

雙邊緣計算 性能狂飆
掃描儀和跟蹤器均搭載新一代高性能邊緣計算模組，運算效率躍升至全新高度，解鎖120 FPS高幀率流暢測量體驗，每一幀都行云流水，駕馭自如。
掃描時無需外接電源、貼點，與市面上現有的手持式三維掃描儀相比，整體掃描流程大幅簡化，復雜場景更顯從容，是當之無愧的效率擔當。

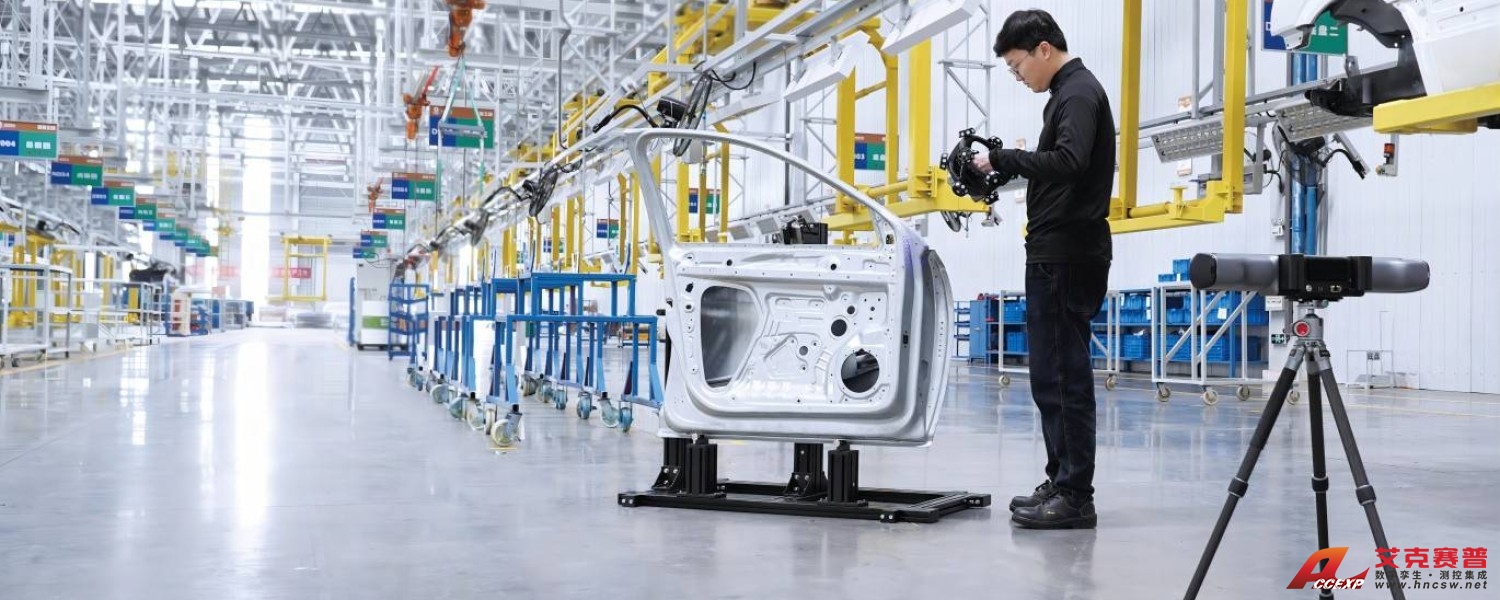

輕裝上陣 即開即掃
NimbleTrack超輕型機身，以極致細節重構性能想象，解鎖性能美學的超然進化實力。
跟蹤器僅重2.2kg，身長57cm，恣意穿梭于各類場景，輕裝上陣；掃描儀僅重1.3kg，單手掌控游刃有余，輕松完成長時間測量任務。
標配一體式便攜安全防護箱，兼顧輕型化與緊湊型，容納萬象，靈動出鞘，帶上它，即開即掃，盡顯輕盈暢快之感。

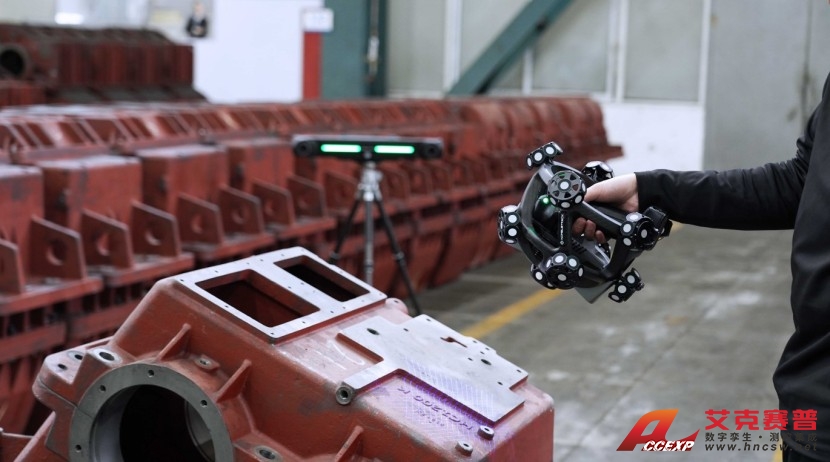

一體成型 穩如堡壘
掃描儀采用全新的碳纖維框架一體成型技術，兼?zhèn)漭p量化和高強度性能，在加工工藝上顛覆了傳統組裝式框架的裝配技術，實現了超高結構穩定度和超強溫度穩定性，使得一次校準即可長時間內保持良好的精度范圍，讓每一次掃描都盡在掌控。

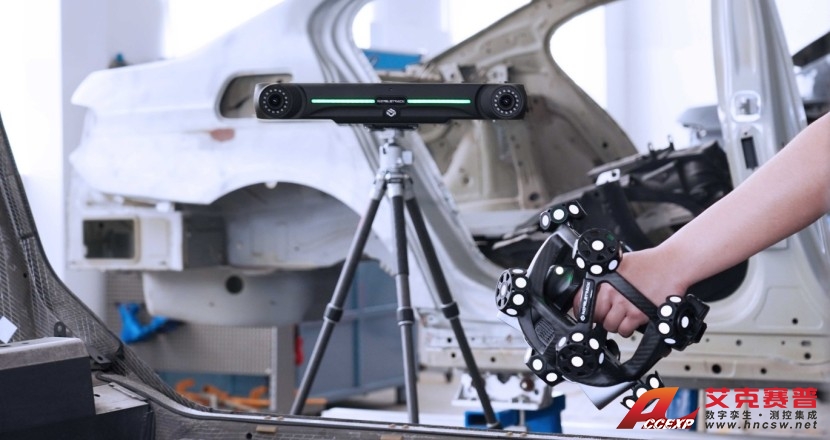

計量基因 精益求精
依托思看科技計量級產品成熟強大的系統架構和自研算法，最高精度可達0.025mm，在標準跟蹤范圍內，體積精度可達0.064 mm，精準有實力，還原肉眼可見的細微處，帶給您工業級高精度掃描體驗。

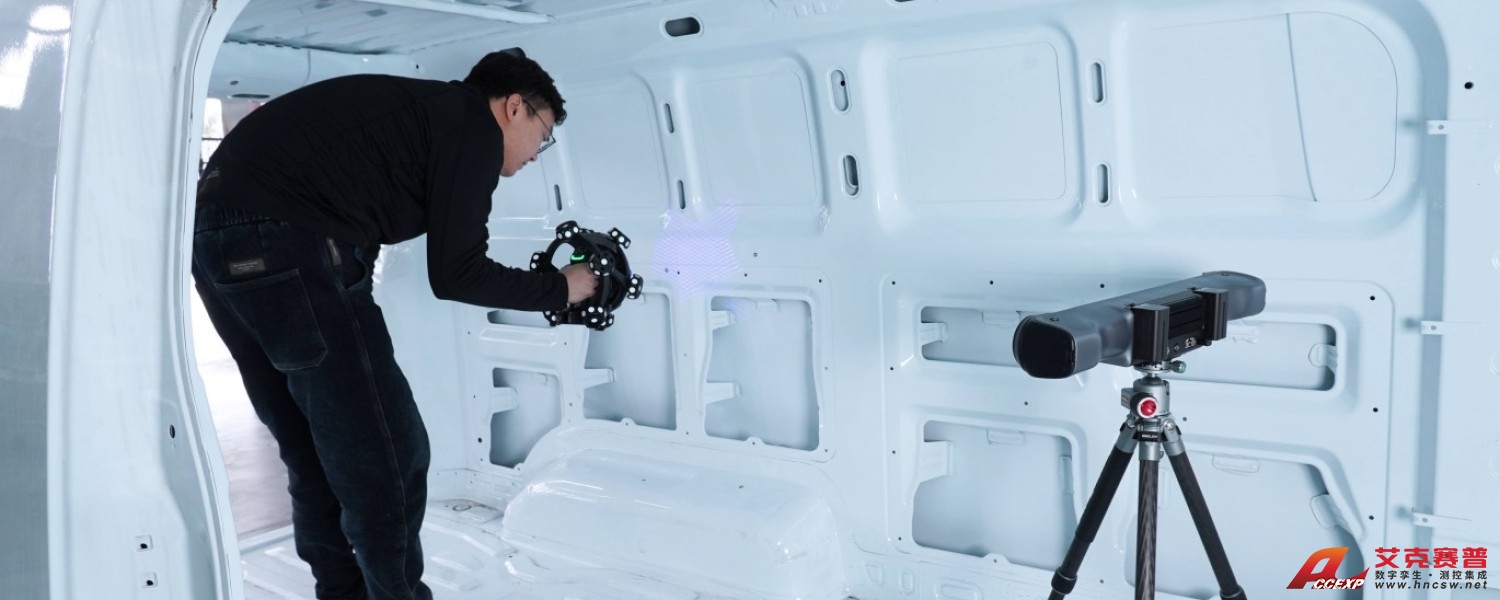

萬般場景 揮灑自如

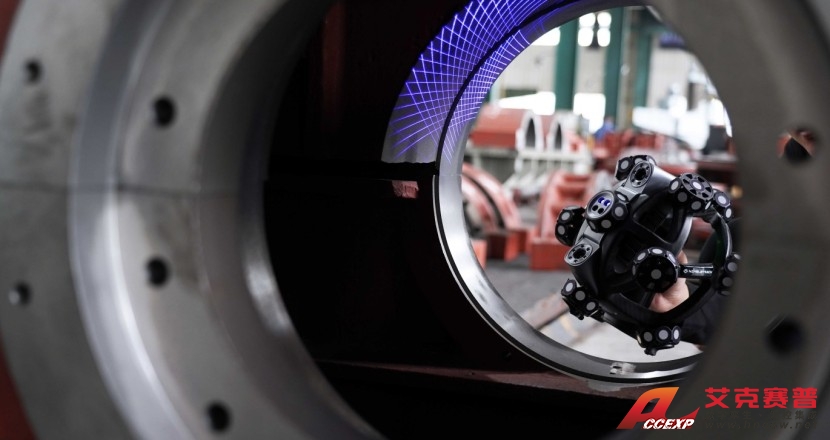

NimbleTrack小巧靈動，輕盈穿梭。面對狹小空間或視角遮擋處，掃描儀可無線單獨使用，實現最高0.020 mm的高精度掃描；面對大范圍測量場景，跟蹤器即刻化身遠距離紅外標記點掃描利器，精準把控全局精度。
更大生態圈 拓展想象力

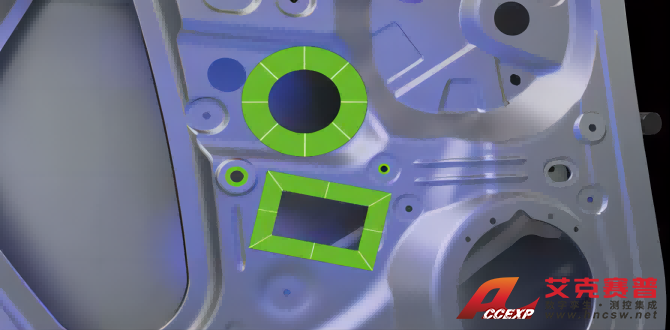

智能邊界檢測模塊
可選配智能邊界探測模塊，利用高性能灰階邊緣算法，自動采集孔、槽、切邊等特征的三維數據，快速獲取高精度的尺寸和位置度信息。

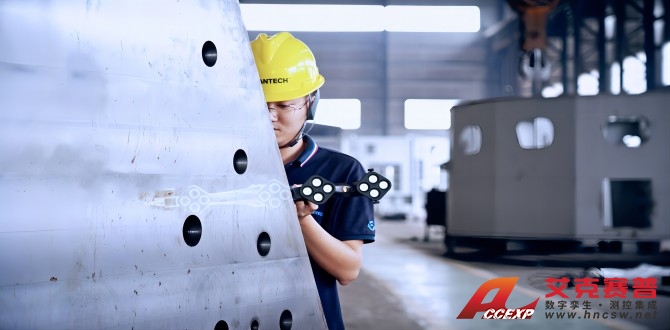

i-Probe500 跟蹤式測量光筆
面對隱藏點或基準孔等難以觸達之處，可選配便攜式測量光筆i-Probe，設備支持有線或無線傳輸，為精密測量提供全方位的數字化解決方案。

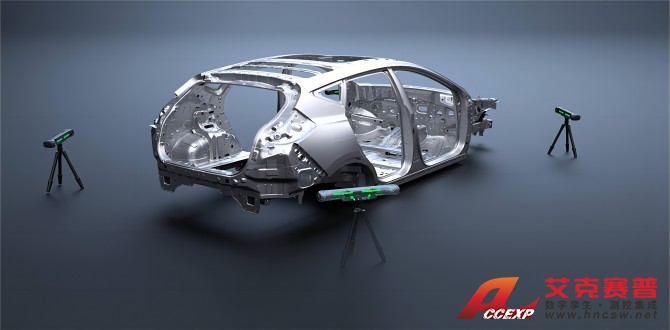

級聯
支持多臺跟蹤器級聯工作，大幅擴展掃描范圍，有效應對大型工件掃描場景。

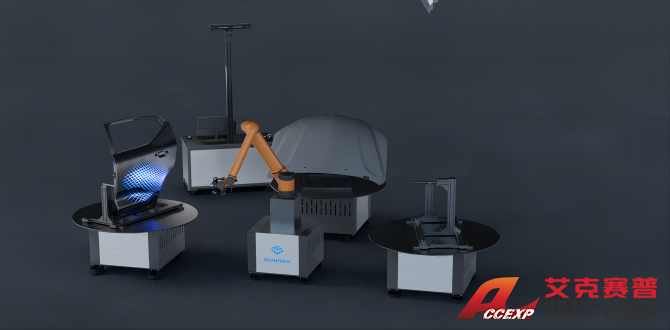

自動化
搭載全新定制化三維掃描儀，為自動化解決方案量身定制裝夾方式，使其更加適配各類型機器人；360度均勻分布的標記點島結構，實現全方位精準跟蹤，打造高效的自動化批量檢測系統。
參數表
| 型號 | NimbleTrack-C | |
| 掃描模式 | 高速掃描 | 34束交叉藍色激光線 |
| 精細掃描 | 7束平行藍色激光線 | |
| 深孔掃描 | 額外1束藍色激光線 | |
| 精度(1)（單掃描儀） | 最高0.020 mm | |
| 精度(1)（跟蹤式） | 最高0.025 mm | |
| 單站跟蹤距離 | 3200 mm | |
| 體積精度(2)（距離跟蹤器3.2 m） | 0.064 mm | |
| 體積精度（配合MSCAN全局?jǐn)z影測量系統） | 0.044 mm + 0.012 mm/m | |
| 孔位置精度 | 0.050 mm | |
| 激光類別 | ClassⅡ(人眼安全) | |
| 最高分辨率 | 0.020 mm | |
| 基準距 | 300 mm | |
| 景深 | 400 mm | |
| 最大掃描面幅 | 500 mm × 600 mm | |
| 掃描幀率 | 120 fps | |
| 最高掃描速率 | 4,900,000次測量/秒 | |
| 掃描儀尺寸 | 238mm × 203mm × 230mm | |
| 掃描儀重量 | 1.3kg（設備主體） | |
| 1.4kg（含電池和無線模塊） | ||
| 跟蹤器尺寸 | 570mm × 87mm × 94mm | |
| 跟蹤器重量 | 2.2kg（設備主體） | |
| 2.6kg（含電池和無線模塊） | ||
| 防水箱尺寸 | 1000mm × 425mm × 280mm | |
| 輸出格式 | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk等 | |
| 工作溫度 | -10°C–40°C | |
| 工作濕度（非冷凝） | 10-90% RH | |
| 無線工作模式 | 單掃描儀、單跟蹤器、跟蹤器+掃描儀、跟蹤器+光筆、無線級聯、邊界探測 | |
| 無線標準 | 802.11a/n/ac | |
| 通信接口 | USB3-B，千兆網口 | |
| 專利證書 | CN109000582B, CN211121096U, CN210567185U, CN111678459B, CN114001696B, CN114554025B, CN114205483B, CN113514008B, CN114627249B, CN112867136B, CN218103220U, CN218103238U, CN307756797S,CN113340234B, CN112964196B, CN115289974B, CN113188476B, CN218411072U, CN115325959B, CN218584004U, CN115661369B, CN218734448U, CN115493512B, CN110992393B, CN116136396B,CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069B, US10309770B2, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, US11493326B2 | |
| (1) ISO 17025 實驗室認可：依據VDI/VDE 2634 part3 標準和JJF 1951規范，對尺寸探測誤差（PS）性能進行評估。 (2) ISO 17025 實驗室認可：依據VDI/VDE 2634 part3 標準和JJF 1951規范，對球心距測量誤差（SD）性能進行評估。 | ||
