思看 AutoScan-KM AutoScan-K 定制型自動化3D檢測系統
名稱：3D三維掃描儀
品牌：
型號：
簡介：AutoScan-K 定制型自動化3D檢測系統AutoScan-K定制型自動化3D檢測系統，采用機器視覺技術，無接觸無損傷。在保證超高準確性的同時，能高效執行在線批量掃描檢測任務。24小時不間斷工作，幫助企業降低制造成本，縮短產品上市周期，...
申請服務
- 產品介紹

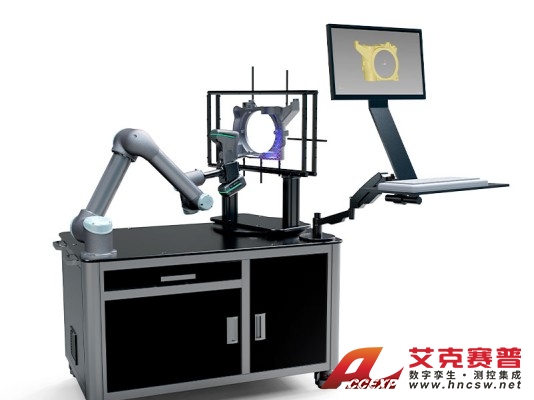

AutoScan-K 定制型自動化3D檢測系統
AutoScan-K定制型自動化3D檢測系統，采用機器視覺技術，無接觸無損傷。在保證超高準確性的同時，能高效執行在線批量掃描檢測任務。24小時不間斷工作，幫助企業降低制造成本，縮短產品上市周期，提高收益回報率。

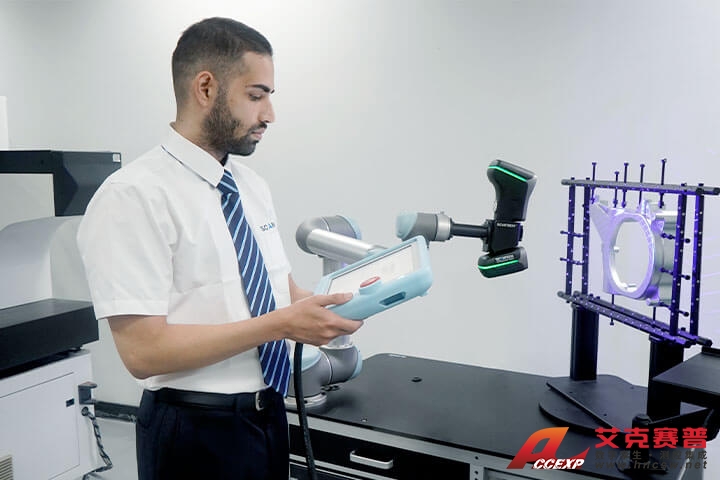

配有多種個性化工作模式，AutoScan-K定制型自動化3D檢測系統可充分滿足不同工業場景的測量需求。同時基于先進的機器視覺算法，能精準控制機器人的運行軌跡，方便實現高效無人化的批量檢測。
自動檢測全流程

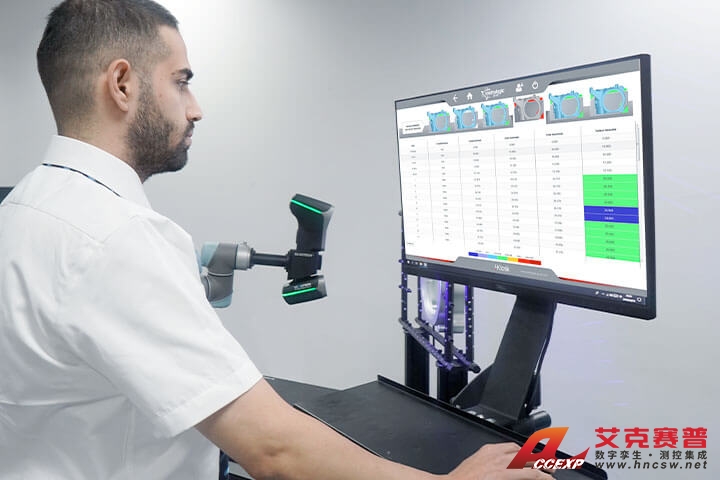

無需人工參與，可設定不同產品、掃描路徑、測量工藝，自動批量進行三維掃描、對比檢測、生成檢測報告。
個性化模式

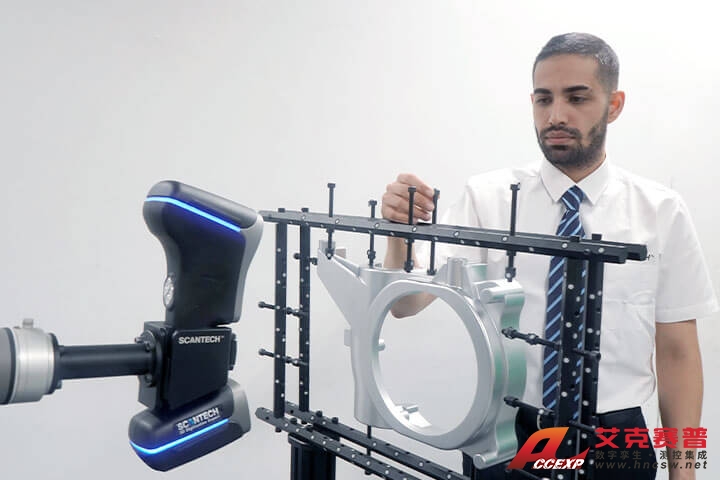

基于工件特征，個性化選擇不同的測量模式；對于不同的檢測需求，可對工件進行多角度裝夾設定檢測路徑。
安全可靠 無接觸無損檢測

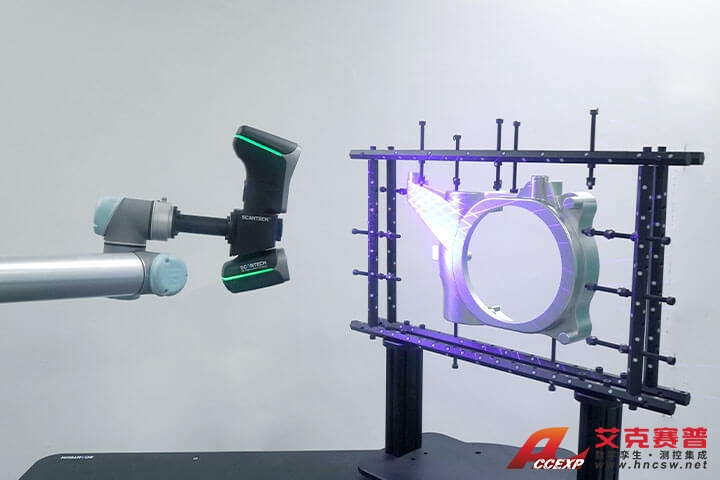

依托自動光學測量技術，實現真正的無接觸無損傷智能化檢測，安全可靠，適用于各種車間環境；配備工業級智能轉臺，高效完整檢測。
全尺寸工件精密測量
可檢測不同尺寸重量及材質的工件，激光線多達45束，高密度掃描，每秒高達1,650,000 次；能在嚴苛的工業環境中進行精密檢測，分辨率高達0.010 mm，體積精度高達0.030 mm/m。
支持二次開發
支持系統二次開發，用戶可調用SDK接口對系統進行控制。
技術規格
| 型號 | AutoScan-KM II | AutoScan-KM | ||
| 掃描模式 | 高速掃描 | 34束交叉藍色激光線 | 22束交叉藍色激光線 | |
| 精細掃描 | 7束平行藍色激光線 | |||
| 大面幅掃描 | 11束平行紅外激光線 | |||
| 深孔模式 | 額外1束藍色激光線 | |||
| 激光線數合計 | 45束 | 41束 | ||
| 精度(1) | 最高0.020 mm | |||
| 最高掃描速率 | 4,150,000 次測量/秒 | 2,700,000 次測量/秒 | ||
| 最大掃描面幅 | 1440 mm × 860 mm（紅外） | |||
| 攝影測量 | 是否選配 | 標配（內置） | ||
| 面幅 | 3760 mm × 3150 mm | |||
| 景深 | 2500 mm | |||
| 激光類別 | ClassⅡ(人眼安全) | |||
| 最高分辨率 | 0.010 mm | |||
| 最高體積精度(2) | 標準 | 0.015 mm + 0.030 mm/m | ||
| 配備1m高精度標桿 | 0.015 mm + 0.020 mm/m | |||
| 配備MSCAN-L15全局?jǐn)z影測量系統 | 0.015 mm + 0.012 mm/m | |||
| 景深 | 925 mm | |||
| 輸出格式 | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk等 | |||
| 工作溫度 | -10°C–40°C | |||
| 接口方式 | USB 3.0 | |||
| 專利技術 | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770, KR102096806B1,KR102209255B1、US10914576B2,US10914576B2 | |||
(1) ISO 17025實驗室認可：依據VDI/VDE 2634 part3 標準和JJF 1951規范，對尺寸探測誤差（PS）性能進行評估。
(2) ISO 17025實驗室認可：依據VDI/VDE 2634 part3 標準和JJF 1951規范，對球心距測量誤差（SD）性能進行評估。
